ترانکینگ سیالات لگراند

::   ترانکینگ لوله و اسپلیت (سیالات  )  محصول جدید لگراند فرانسه

ترانکینگ لوله و اسپلیت  لگراند, سیالات<< انواع ترانکینگ Dlp<< سیستم مدیریت کابل کشی << بازار ایران << محصولات
این محصول با نام تجاری Fluid Trunking در خانواده محصولات DLP به عنوان ترانکینگ مخصوص لوله های منتقل کننده سیالات ارائه می شود . این نوع از ترانکینگ ها ی لگراند میتواند درموارد زیر کاربرد دارد:
. سیستمهای تهویه مطبوع
. کولر های اسپلیت
. لوله های شوفاژو چیلر ها
. لوله های اکسیژن و مواد بیهوشی در بیمارستانها و اتاقهای عمل
. لوله های اطفاء جریق

 سیستم کانال سیالات لگراند (فلوید ترانکینگ) به منظور پنهان سازی لوله هایی که در سطح دیواره ها استفاده می شود طراحی شده است. طراحی زیبا و استفاده از خطوط منحنی و چشم نواز این نوع خاص از ترانکینگ ها، پرداخت نهایی بی نظیری را سبب شده است. از این روی امکان استفاده از این محصول در محیط بیرونی و درونی محل کار و منزل به بهترین صورت فراهم آمده است.
این ترانکینگ ها شامل چهار بخش اصلیبدنه،دیواره داخلی، نگهدارنده ها و متعلقات می باشد.
این محصول لگراند در دو سایز مختلف در ابعاد 70×40 و 100×60 میلیمتر برای کولرهای گازی یک و دو موتوره طراحی شده است. جنس PVC مقاوم این ترانکینگ ها استفاده از آن را در محیط خارج از خانه و  حتی در شرایط محیطی نامطلوب (Out door)به بهترین وجه امکان پذیر ساخته است.

2- دیواره داخلی Fluid :
این بخش نیز مانند بدنه از جنس PVC و در شاخه های دو متری توسط لگراند تولید شده است. این دیواره گزینه ای اختیاری برای مشتری می باشد و در صورت استفاده از گلندهای خاصی که برای این منظور پیش بینی شده است نیازی به استفاده از دیواره داخلی نمی باشد. در واقع نصب بدنه کانال کولرگازی بر روی گلندها انجام می شود.
1- بدنه Fluid:
 اصلی ترین قسمت پوشش دهنده لوله های کولر گازی و لوله کشی ساختمان (داکت اسپلیت) بدنه آن می باشد. این قسمت از جنس PVC و در شاخه های دو متری طراحی شده است. لگراند فرانسه از بهترین نوع متریال برای ساخت این نوع از ترانکینگ، استفاده کرده است

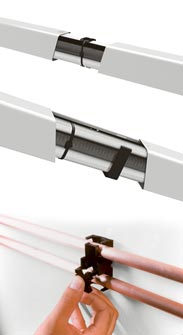

3- نگهدارنده های اولیه Fluid :

 این نگه دارنده ها همانطور که در شکل نشان داده شده است به منظور جاگذاری اولیه لوله ها طراحی شده است.

پیشنهاد می شود در فواصل مساوی (معمولاً 50 سانتیمتر) یک عدد از این نوع گیره ها استفاده شود.

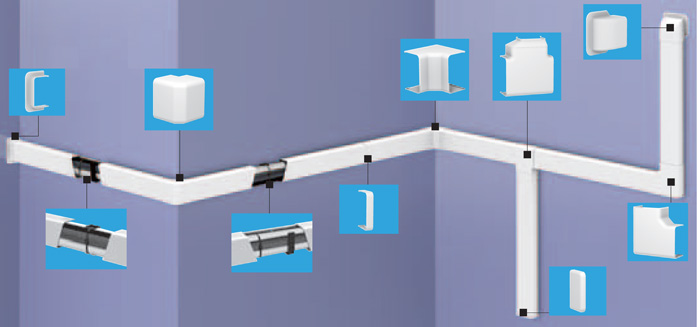

4- متعلقات Fluid:
از مزایای بی نظیر ترانک اسپلیت لگراند، طراحی و ساخت کلیه متعلقات مورد نیاز به منظور حصول بهترین شرایط نصب و پرداخت نهایی می باشد. در شکل کلیه متعلقات با جزئیات کامل نشان داده شده است. کلیه متعلقات برای هر دو سایز طراحی شده است.


:
: موارد استفاده مختلف ترانکینگ های لوله و سیالات لگراند فرانسه

Legrand Fluid trunking system نصب ترانکینگ لوله و سیالات در داخل و خارج ساختمان
مقاومت در برابر عوامل محیطی امکان نصب در داخل و   خارج از ساختمان را تامین می کند
نصب ترانکینگ لوله و سیالات در تهویه مطبوع
طراحی بسیار ظریف محصول این امکان را می دهد که لوله های با روکش حرارتی با استفاده از گیره های لوله در بدنه مخفی شود
نصب ترانکینگ لوله و سیالات در لوله کشی آب و شوفاژ
امکان نصب لوله های آب و  شوفاژ 10 تا  22  میلیتمر

 ترانکینگ سیالات در 2 سایز  100*60 و 70*40 ::: ترانکینگ لوله و اسپلیت (سیالات ) و اتصالات

دانلود اطلاعات فنی

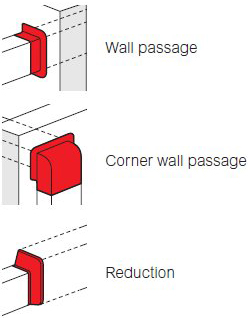

Wall passage
Cat No.
6116112 70
External angle
Cat No. 6112 66
Internal angle
Cat No 6112 65
Tee Junction
Cat No. 6112 68
  CorCorner wall passage
Cat No.
6112 69
  Corner Pipe Clip
Cat No.
6113 80
  Flat Base
Cat No.
6112 61
  Cover Joint
Cat No. pan>
6112 67
  End Cap
Cat No. 6112 63
  Flat angle
Cat No. 6112 63
