:: :: پچ پنل فيبر نوري لگراند فرانسه



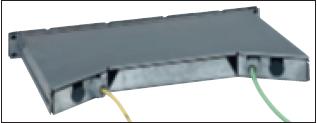

:: سيني پر ظرفیت مودولار فيبر نوري لگراند فرانسه و پد  Splice   برای اتصالات سمت Server Farms

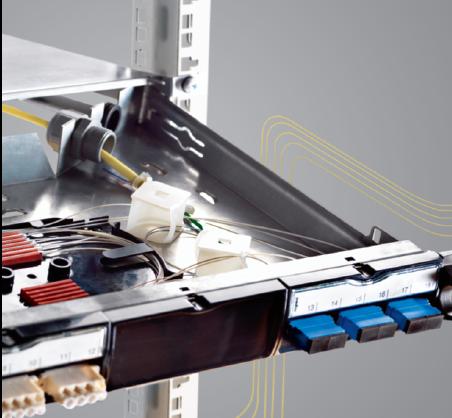

سینی فیبر یا پچ پنل ماژولار فیبر نوری لگراند (LCS2) با ظرفیت 12 لینک (Segmant) از طریق قرارگيري حداكثر 4 يونيت فيبر (هر یونیت 3 لینک يا 6 core) با عمق 1 U ، راحتي بيشتري را براي طراحی , نصب، تعمير , توسعه و نگهداري فراهم ساخته است.




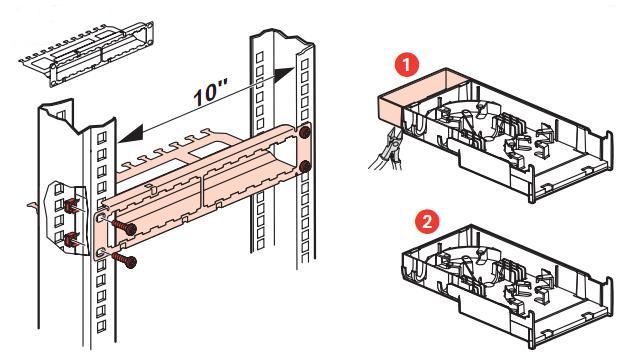

بدين گونه كه با کمک قطعه 32709 ( Splice Pad  )  داخل پچ پنل، اجرای مديريت كابل , Unjacket و Splice نمودن کابل Backbone یا segmentهای مربوطه بسيار آسان و سريع مي باشد. و هنگام نصب در داخل رك به منظور راحتي در باز و بسته شدن بدنه اين دراور تا 30 درجه به سمت بالا يا پايين قابل انعطاف مي باشد ، همچنين براي راحتي در ورود و خروج كابل داراي شيب انتهايي 45 درجه و tail-coat ميباشد.



اين پچ پنل ها داراي عمق 220 ميليمتر و ارتفاع U1 هستند.
ظرفيت اين سيني هاي پنل فيبرنوري حداكثر 24 رشته فیبر نوری براي رسانه هاي سري SC يا ST خواهد بود . چنانچه رسانه فيبرنوري بكاررفته از كانكتور هاي LC پشتيباني نمايد ، امكان نصب حداكثر 48 پورت LC در اين سري از سيني هاي پنل نوري فراهم ميگردد.



از مزایای استفاده از کاست یونیت های مختلف در  پچ پنلهای ماژولار می توان به این نکته اشاره داشت که  اگر كانكتوري به هر عنوان دچار مشکل شود فقط همان كانكتور تعویض می شود و نیاز به تعویض کامل پچ پنل نیست.





دانلود كاتالوگ مربوطه


دانلود راهنماي نصب
كاست یونیت کم ظرفیت فيبر نوري لگراند فرانسه (براي اتصال سمت انتهایی UpLink طبقات یا Campus )

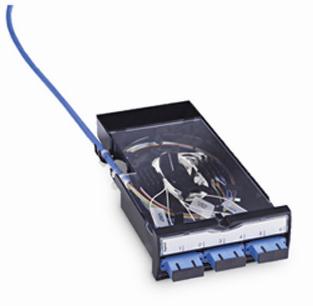

Fiber Unit Casset
قطعه 33511 به همراه یونیت 33517 یا نوع متناسب دیگر آن برای پروژه , به عنوان راه حل کم ظرفیت فیبر نوری , دقیقا" برای اتصال back bone ساختمان های مجاور یا Campus  و یا Uplink طبقات به core switch مرکزی کاربرد خواهد داشت . به ویژه زمانی که تعداد لینک های فیبر نوری در هر طبقه کم و محدود باشند .

به بیان دیگر چون در اکثر پروژه های بزرگ ارتباط بین سوییچ های طبقات از طریق لینک های فیبر نوری برقرار میشود لذا در رک های Accessهر طبقه که تنها شامل یک یا دو دستگاه سوییچ هستند دیگر نیازی به استفاده از سینی های کامل فیر نوری (optic drawer)نخواهد بود.

پیشنهاد گروه گروه لگراند استفاده از کاست های فیبر نوری همراه با یونیت های آن در شاسی پانل های 33590 لگراند می باشد دراین صورت از مابقی فضای شاسی های ماژولار می توان برای نصب سایر کاست / یونیت مثل کاست های CAT6، CAT5، POE و کاست های تلفن و غیره استفاده کرد.

مشخصات کلی

 کاست  فیبر نوری لگراند

  جهت جاي دادن يك يونيت فيبر (شامل 2 تا 12 كانكتور فيبر نوري ) مي باشد.

اين كاست در شاسي پچ پنل (33590) نصب ميگردد.


جهت قرار گرفتن یونیت هاي 12 335 ,13 335 ,16 335 17 335, 18 335 , 19 335








دانلود راهنماي نصب


  مبدل های فیبر نوری  به کابل مسی لگراند فرانسه


 Copper/Fiber optic Converter Unit
مشخصات کلی

مبدل های فیبر نوری  به  پورت شبکه  RJ45

اين كاست ها برای تبدیل سیگنال نوری به سیگنال الکتریکی  و بالعكس استفاده ميشوند. قابل قرار گيري درون شاسي پچ پنل هستند.
دارای سرعت 100 و 1000 مگابیت می باشند و با توجه به مسافت و سرعت با انواع خروجی های SX و LX ارائه می شوند.
دارای یک پورت برای اتصال به کابل شبکه مسی و یک پورت برای اتصال به فیبر نوری می باشند.

Cat No. 335 06 10/100 base T to 10/100 base SX

Cat No. 335 071000 base T (Giga) to 1 000 base SX/LX (Giga) and vice versa

Cat No. 335 06

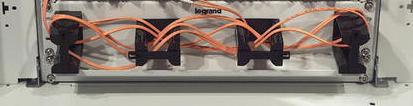

 پنل نگهدارنده ( مدیریت )  کابل فیبر نوری

Optical drawer
& management panel

قطعه cable management بسار ایده آل برای مدیریت کابل های نوری و پج کورد ها و پیگتیل های نوری درداخل رک های دیواری و ایستاده لگراند می باشد . این قطعه متناسب با الزامات استاندارد ها در خصوص رعایت قوانین خم ، طراحی و ارائه گردیده است.

Cat No.332 48
 یونیت های  فیبر نوری  -تك حالته لگراند فرانسه (single mode)

نكته مهم:

در هر دو سمت لینک های فیبر نوری چه سمت Server ها و چه سمت Uplink طبقات یونیت های فیبر نوری از یک نوع و مشترک می باشند.
 Single Mode Optical Fiber Units (9/125 μm)


مشخصات فني

یونیت های فیبر نوری- تك حالته

اين يونيت ها شامل 6 كانكتور LC ياSC براي 6 فيبر سينگل مود مي باشند .

یونیت های  فیبر نوری- تك حالته  شامل دو مدل زیر می باشد:

Cat No. 335 12

 SC Unit for 6 Singlemode Fibres

Cat No. 335 13

  LC Unit for 6 Singlemode Fibres

Cat No. 335 13
 یونیت های  فیبر نوری  - چند حالته لگراند فرانسه (multi mode)
 Multi Mode Optical Fiber Units (62.5 & 50/125 μm)  SC  Multi Mode Optical Fiber Units (62.5 & 50/125 μm)  ST

مشخصات فني

یونیت های فیبر نوری -چند حالته

انواع اين يونيت ها می تواند شامل 6 كانكتور LC يا SC يا ST و يا 12 كانكتور LC براي فيبر مالتي مد مي باشند .

Cat No. 335 17 SC Unit for 6 Mulimode Fibres

مشخصات فني

یونیت های فیبر نوری -چند حالته

یونیت های ST برای 6 فیبر مالتی مود

با قابلیت کارگزاری درون  دراور های  فیبر نوری و  نیز داخل شاسي 33590از طریق کا ست های فیبر نوری

P

Cat No. 335 16 ST Unit for 6 Mulimode Fibres

Cat No. 335 17 Cat No. 335 16

 Multi Mode Optical Fiber Units (62.5 & 50/125 μm) LC high-density  Multi Mode Optical Fiber Units (62.5 & 50/125 μm)  LC

مشخصات فني

یونیت های فیبر نوری -چند حالته

یونیت های LC با دانسيته بالا براي 12 فيبر مالتي مود

با قابليت كارگزاري درون دراور هاي فيبر نوري و نيز شاسي پچ پنل 33590 از طريق كاست هاي فيبر نوري

P

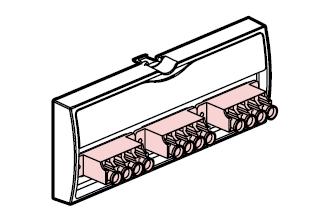

Cat No. 335 19 High Density LC Unit for 12 Mulimode Fibres

مشخصات فني

یونیت های فیبر نوری -مالتی مود

یونیت های LC برای 6فیبر مالتی مود

با قابلیت کارگزاری درون  دراور های  فیبر نوری و  نیز داخل پچ پنل از طریق کا ست های فیبر نوری

P

Cat No. 335 18 LC Unit for 6 Mulimode Fibres

Cat No.335 19 Cat No.335 18

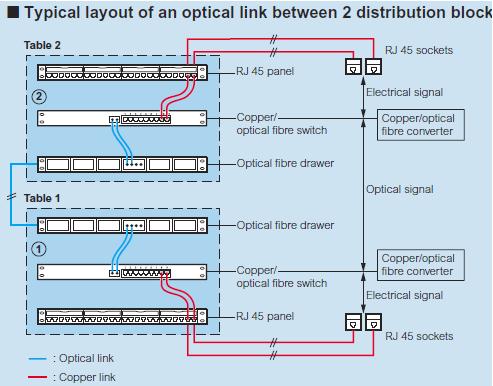

 Backbone فیبرنوری  در به کار گیری همزمان فیبر نوری و  کابل مسی
  • نمو نه کاربردی  تجهیزات فیبر نوری  به همراه پچ پنل در داخل

  • رکهای شبکه های کامپیوتری

  • تلفیق مسیرهای فیبر نوری و کابل مسی




  :: لینکهای مرتبط
سوکت های موزاییک فیبر نوری لگراند
 اینجا کلیک کنید
کیف ابزار فیبر نوری لگراند
 اینجا کلیک کنید

 انواع پچ کورد  و اتصالات
فیبر نوری لگراند

 اینجا کلیک کنید
انواع  کابل
فیبر نوری لگراند
اینجا کلیک کنید
